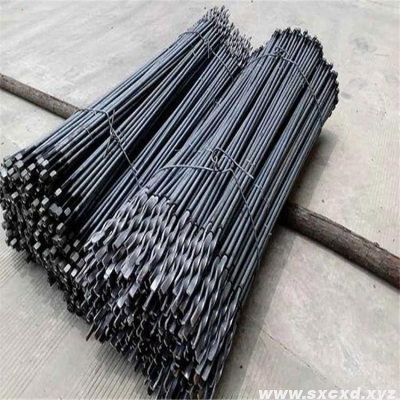

φ14/16/18/20高強度礦用麻花錨桿

錨桿是當代煤礦當中巷道支護基本的組成部分，分為:螺紋鋼錨桿(左旋螺紋鋼錨桿、右旋螺紋鋼錨桿)、圓鋼麻花錨桿。他將巷道的圍巖加強穩固在一起，使圍巖自身支護自身。現在錨桿不光用于礦山，也用于工程中，對邊坡，隧道，壩體進行主體穩固錨桿作為鉆入地層的受拉構件，它一端與工程構筑物連接，另一端鉆入地層中，整根錨桿分為自由段和錨固段，自由段是指將錨桿頭處的拉力傳至錨固體的區域，其功能是對錨桿施加預應力。

在線咨詢全國熱線
13485300625

麻花式樹脂錨桿

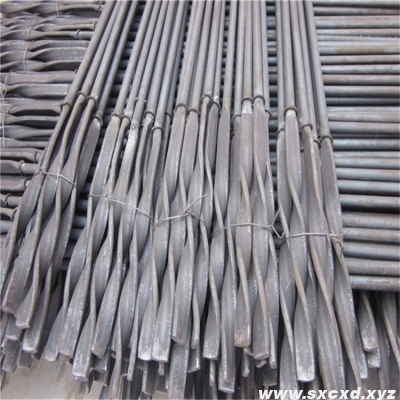

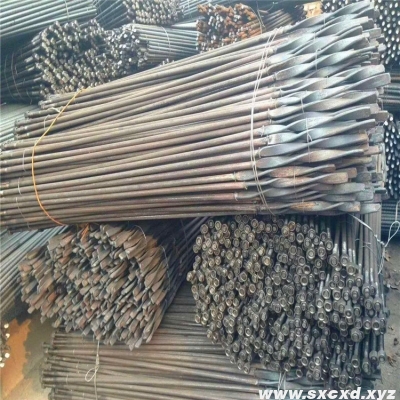

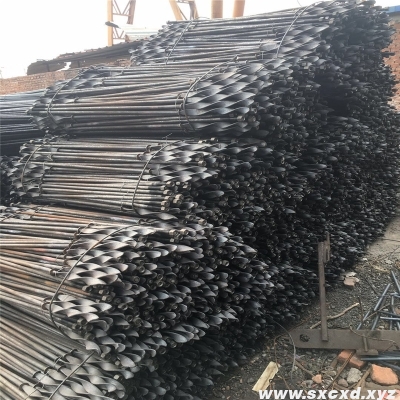

麻花式樹脂錨桿（ headed twist bars ）在金屬桿體端部加工成一定規格的左旋麻花形錨頭，尾部加工成可上螺母的螺紋。

麻花錨桿分為兩種，一種是螺紋鋼麻花錨桿，就是在錨桿鋼的頭部擰一部分麻花，比普通麻花錨桿預緊力大，另一種是利用各種規格的圓鋼做成的，在圓鋼頭部做一段麻花。

麻花式樹脂錨桿金屬桿體選用屈服強度不小于 235MPa 的普通熱軋圓鋼，也可選用屈服強度不小于 335MPa 的螺紋鋼筋。

MSGM系列麻花式樹脂錨桿金屬桿體產品廣泛用于井下巖巷、半煤巖巷和煤巷錨桿支護，尤其適用于井下復雜條件下巷道及硐室支護。

MSGM-235/16、18、20、22 執行標準：MT146.2-2011

麻花錨桿跟普通錨桿一樣,常用規格分為：16mm,18mm,20mm,22mm;

長度一般長度L為1200~2500毫米,根據客戶要求而定；

頭部麻花一般做成150-300mm,根據客戶需求而定；

該產品與樹脂錨固劑配套使用，其特點:

1、強度增長快、強度高，安裝后不僅能及時承受載荷，而且錨固力大。

2、安裝操作方便，工人勞動強度低，支護效率高。

3、噸煤支護成本較低。

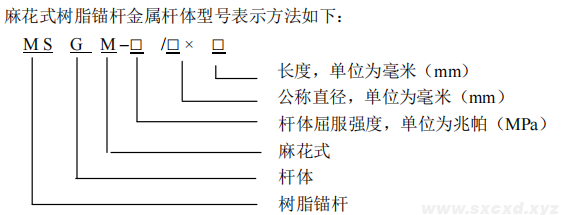

表示方式：MSGM-235/16X1800

其中：MS指的是樹脂錨桿，G是桿體，M是麻花式，235是桿體屈服強度，單位為MPa,16是直徑，1800是長度。

技術參數

規格型號	尾部螺紋規格	長度	尾部螺紋長度	每米重量	屈服強度(MPa)	抗拉強度(MPa)	延伸度(%)	屈服載荷(KN)	抗拉載荷(KN)	錨固力值(KN)	托盤承載力(KN)
MSGM-235/14	M14	1400-2600	80-150		235	360	15-20	28	45
MSGM-235/16	M16			1.58kg	235	360	15-20	40	55	≥57	≥61
MSGM-235/18	M18			2kg	235	360	15-20	50	75	≥72	≥78
MSGM-235/20	M20			2.47kg	235	360	15-20	60	95	≥89	≥96
MSGM-235/22	M22			2.98kg	235					≥107	≥116
桿體直線度mm/m					≤2
桿體延伸率%					≥15
螺母組裝件承載效率系數					≥0.85

托盤的規格尺寸不得小于100*100mm，或者直徑不小于100mm

桿體重量=桿體長度*桿體直徑米重量。

桿體直線度小于等于 2mm/m。

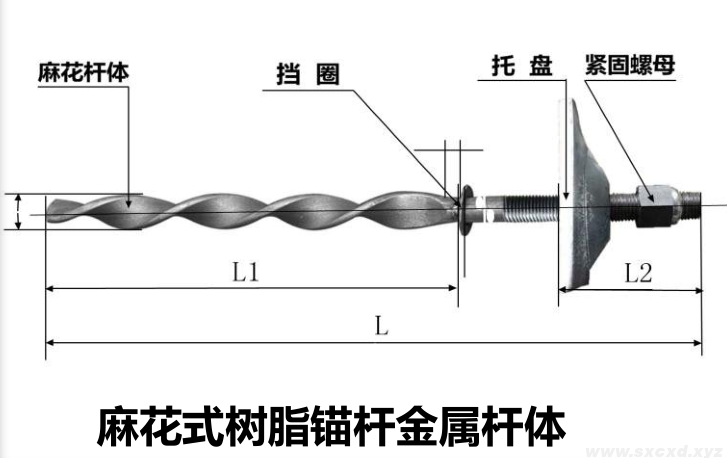

桿體長度 L，偏差±10mm。

桿體尾部螺紋長度 L2(80～150)mm，偏差±5mm。

麻花錨桿組成

組成麻花錨桿必須具備幾個因素：

①一個抗拉強度高于巖土體的桿體

②桿體一端可以和巖土體緊密接觸形成摩擦（或粘結）阻力錨桿

③桿體位于巖土體外部的另一端能夠形成對巖土體的徑向阻力

麻花錨桿作為深入地層的受拉構件，它一端與工程構筑物連接，另一端深入地層中，整根錨桿分為自由段和錨固段，自由段是指將錨桿頭處的拉力傳至錨固體區域，其功能是對錨桿施加預應力；錨固段是指水泥漿體將預應力筋與土層粘結的區域，其功能是將錨固體與土層的粘結摩擦作用增大，增加錨固體的承壓作用，將自由段的拉力傳至土體深處。

工作原理

麻花式樹脂錨桿金屬桿體由不同強度材質的桿體及其附件與配套樹脂錨固劑一同使用。根據設計錨固長度，將桿體插入放好錨固劑的孔洞中，經過攪拌后，錨固劑產生化學反應，在一定時間內，將桿體與煤巖粘合為一體固定在巖壁中螺紋端加裝防護網及承載托盤后，用螺母擰緊以達到支護作用，從而有效的形成高強預應力支護能夠控制頂板穩定，適應外圍巖石移動，能夠有效減少甚至消除離層，解決頂板垮冒，由多種支護形式和結構組成預應力支護體系，實現了機械安裝，大大提高了支護的安全可靠性。
