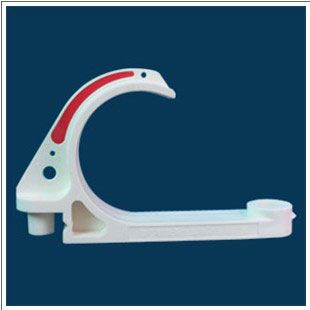

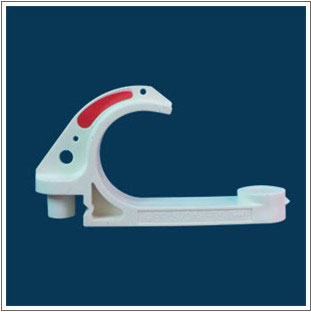

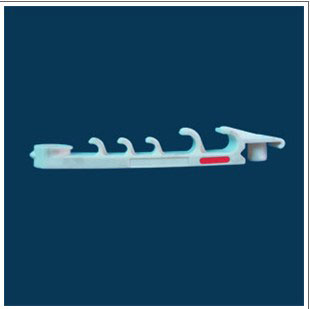

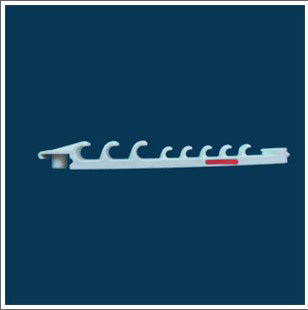

1、產品介紹

本系列產品可根據所架設電纜的根數靈活使用，在架設、撤除、增加、更換電纜時能達到省時、省工、省力。是目前煤礦井下架設電纜時極為理想的架設附件。

2、適用范圍

本系列礦用電纜掛鉤可替代傳統用鋼材制作電纜掛鉤及相應的支承件，適用于礦山、地面及地下通道架設電纜，尤其適用于煤礦井下架設電纜。

3、型號

電纜掛鉤的產品型號按電纜掛鉤的代號、材質、類型和尺寸排列如下：

GL - PVC  100    示例：GL - PVC 100表示材質為聚氯乙烯、直徑為100mm的礦用電纜掛鉤

4、產品特點

① 阻燃、抗靜電－掛鉤的抗靜電及阻燃成分均勻分布在掛鉤本體內，因而抗靜電及阻燃性能指標不會因使用時間而受到影響，抗靜電及阻燃性能均符合煤礦行業標準，適用于井下易燃易爆的工作場所。

② 質輕、安裝方便－電纜掛鉤密度小、重量輕、成本低、運輸、安裝方便，用在井下安裝時不僅能降低工人勞動強度，提高工作效率，而且工程綜合造價低。

③ 抗老化、耐腐蝕－電纜掛鉤抗老化性能好，不易脆化，具有良好的韌性，吸收沖擊力。

④ 經久耐用，使用壽命長。

5、主要技術參數

（1）、電纜掛鉤掛桿拉斷力不小于3500N；

（2）、電纜掛鉤弧形鉤承重不小于50kg；

（3）、電纜掛鉤試件上、下兩個表面的表面電阻平均值均不大于3×108 Ω。

（4）、電纜掛鉤試件的酒精噴燈有焰燃燒時間的算術平均值不超過3.00s，每塊試件的有焰燃燒時間單值不超過10.00s；試件的無焰燃燒時間的算術平均值不超過10.00s，每塊試件的無焰燃燒時間單值不超過30.00s；燃燒后試件的火焰擴展長度不大于280mm。

（5）、電纜掛鉤試件的酒精燈有焰燃燒時間的算術平均值不超過6.00s，每塊試件的有焰燃燒時間單值不超過12.00s。試件的無焰燃燒時間的算術平均值不超過20.00s，每塊試件的無焰燃燒時間單值不超過60.00s；燃燒后試件的火焰擴展長度不大于250mm。

6、安裝說明

① 根據電纜型號及外徑的大小選擇適合的電纜掛鉤，每1.2～1.8m(也可以以電纜不下垂為限)為一下懸掛單元，每一單元根據電纜根數懸掛一個或多個電纜掛鉤。

② 兩個電纜掛鉤串聯時，先將一個電纜掛鉤的掛孔對準另一個電纜掛鉤的掛桿，兩電纜掛鉤的直桿段成直角，用力按入，使掛桿進入掛孔，然后手持弧形鉤旋轉，使兩電纜掛鉤直桿呈180度，一個電纜掛鉤的保險扣剛好嵌入另一個電纜掛鉤的凹槽中央。多個電纜掛鉤的兩兩串聯，依次類推。

③ 懸掛時，先將專門螺栓或其它懸掛件穿過掛孔將電纜掛鉤固定在井壁上，電纜掛鉤固定時，弧形鉤呈垂直下垂?fàn)?。如多根電纜懸掛需采用相應個數的電纜掛鉤兩兩串聯懸掛。施工人員在地面上先將掛鉤兩兩串聯，再依前法固定。

④ 一組電纜掛鉤(串聯)固定完畢,施工人員依次將電纜小心送入電纜掛鉤的弧形鉤,完成單元懸掛任務。

7、注意事項

① 每一單元可串聯的電纜掛鉤個數不宜超過5個。

② 為提高懸掛質量，電纜掛鉤的直桿段在靜止時緊靠井壁，如無法做到，應適當?shù)臏p少串聯個數或增加懸掛單元組。

③ 嚴禁施工人員以凌空跳躍的方式將電纜快速送入電纜掛鉤的弧形鉤，以免電纜掛鉤的弧形鉤在瞬間承受電纜和人體的重量,造成斷裂。

④ 確認電纜整體進入電纜掛鉤的弧形鉤后，施工人員才可以放開電纜。
